Højt drejningsmoment luftkølet Ip 55 motor
video

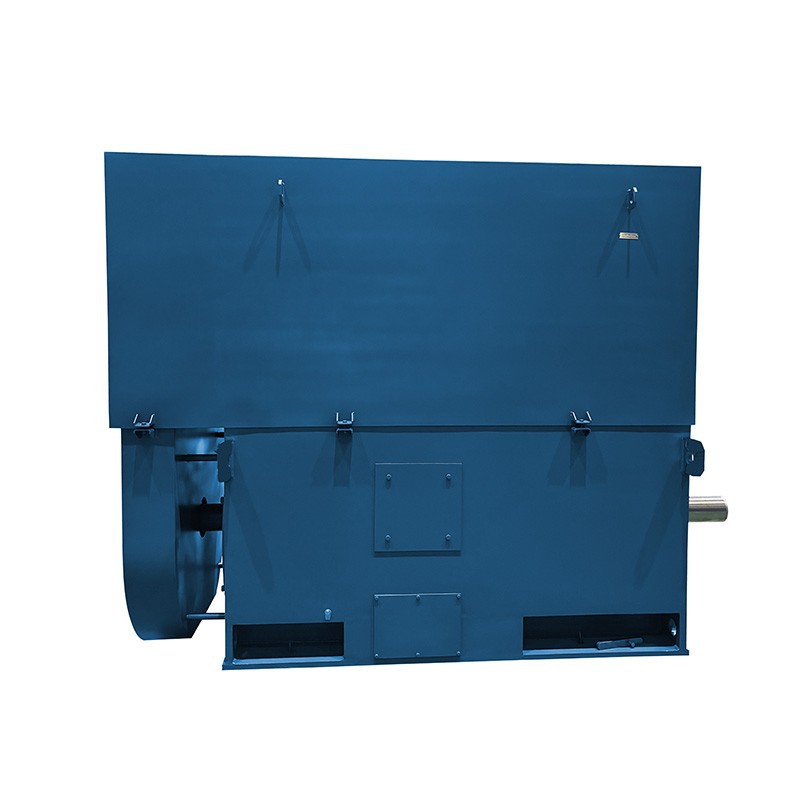

Højt drejningsmoment luftkølet Ip 55 motor

Beskrivelse: Luftkølet ip 55-motor med højt drejningsmoment er blevet et kernekraftudstyr inden for den tunge industri gennem høj drejningsmomenttæthed, fuldt lukket varmeafledning og lavt vedligeholdelsesdesign, især velegnet til barske arbejdsforhold såsom højt støv, høj luftfugtighed og hyppigt startstop. Og det er en nøglekomponent i moderne industriel opgradering (som f.eks. energitransformation{2}).
Send forespørgsel

Beskrivelse

Tekniske parametre

Kort introduktion



Vigtigheden af ​​luftkølet ip 55-motor med højt drejningsmoment (fuldt lukket selvventilatorkølet type, såsom IC 611 ellerIC 616) på det industrielle område afspejles hovedsageligt i deres høje startmoment, vedvarende overbelastningskapacitet og tilpasningsevne til barske miljøer. De kan opfylde de krævende arbejdsforhold med start med tung belastning, hyppigt startstop eller lav-hastighed og højt drejningsmoment.



Hvad er de vigtige anvendelsesindustrier for luftkølet ip 55-motor med højt drejningsmoment?

Ingen.

Industrier

Udstyr

Specifikke industrikarakteristika

1

Minedrift og metallurgi

Kuglemølle, malmknuser, minehejs, valseværk

Brydende hårde materialer (såsom jernmalm og kobbermalm) med højt startmoment;

Støvsikkert-design skal håndtere minestøv og være modstandsdygtigt over for vibrationer og stød.

2

Olie og gas

Mudderpumpe til boreplatform, naturgaskompressor, olierørledningsboosterpumpe

Eksplosionssikkert design (Ex d/Ex e) velegnet til brandfarlige miljøer;

Højt drejningsmoment overvinder højt modtryk af væsken under opstart-.

3

Cement og byggematerialer

Rotorovnsdrev, vertikal mølle, cementtransportør

Kontinuerlig drift med høj belastning (24/7 produktion);

High temperature resistance (ambient temperature around the kiln>50 grader).

4

Elektricitet og Energi

Kedel-induceret trækventilator, biomasse-kraftproduktionsenhed, hydraulisk turbine hjælpeudstyr

Variabel frekvenshastighedsregulering, der matcher ændringer i luft/vand-flowhastigheden (IC 616 uafhængig ventilatorkøling);

Høj pålidelighed reducerer tab ved nedlukning af kraftværker.

5

Kemi- og papirindustri

Reaktorblander, centrifuge, pulpkværn

Korrosionsbestandige belægninger bør kunne modstå sure og alkaliske miljøer;

Højt drejningsmoment omrøring af medier med høj viskositet

6

Havne og tung logistik

Containerkraner, båndtransportører, skibsdæksmaskineri

Hyppig start stop og omvendt drift;

Saltspray-korrosionsbestandighed(kysthavnemiljø).



Hvordan styrkes vedligeholdelsen af ​​luftkølet ip 55-motor med højt drejningsmoment under særlige arbejdsforhold?



1. Højt støvmiljø (såsom cementplanter)

Forkort filterets rengøringscyklus (en gang om ugen), og installer et støvdæksel, hvis det er nødvendigt.

2. Vådt/ætsende miljø (såsom kemiske anlæg)

Placer fugtigheds-middel inde i samledåsen, og påfør korrosionsbestandigt-fedt (såsom molybdændisulfid) på de rustfri stålbolte.

3. Variabel frekvensdrev applikation

Månedlig inspektion af kabelisolering (høj-impulser fra frekvensomformeren kan nemt forårsage delvis afladning) og installation af jordforbundne kulbørster på den ikke-drevne ende af motoren.

Detaljerede præstationsdata



1

2




Rammestørrelse		 Ekstern ventilator Indvendig ventilator

4 stænger og derover
2 stænger
355 Centrifugalventilator af bassintype,
tovejs rotation
Propel centrifugal ventilator,
ensrettet rotation,
bemærk venligst hvornår
bestilling		 Radial centrifugalventilator
tovejs rotation
400
450
500
560
Elektrisk ydeevne Tolerance
Elektrisk ydeevne Tolerance
Effektivitet -10%*(1-n)
Effektfaktor -1/6(1-cosφ), minimum absolutte værdi (min) er 0,02
Skridningsforhold ±20%
Låst rotormoment -15%
Træk-momentet op -15%
Nedbrydningsmoment -10%
Låst rotorstrøm 20%
Inertimoment ±10%



Specifikationer for YKK-seriens højspændingsmotor, 6KV
Model Magt
kW		 Strøm
A		 Hastighed
r/min		 Eff.
%		 P.F.
cos.φ		 Ist Tst Tmax. Vægt
kg
I Tn Tn
YKK315-2 200 24.7 2976 91.6 0.85 7.0 0.6 2.0 2440
YKK315-2 220 27.2 2978 91.7 0.85 7.0 0.6 2.0 2510
YKK315-2 250 30.8 2976 91.8 0.85 7.0 0.6 2.0 2580
YKK315-2 280 34.5 2975 92.0 0.85 7.0 0.6 2.0 2650
YKK355-2 315 38.1 2978 92.4 0.86 7.0 0.6 2.0 2740
YKK355-2 355 42.8 2978 92.7 0.86 7.0 0.6 2.0 2790
YKK355-2 400 48.1 2978 93.0 0.86 7.0 0.6 2.0 2850
YKK355-2 450 54.0 2978 93.3 0.86 7.0 0.6 2.0 2905
YKK400-2 500 59.1 2981 93.6 0.87 7.0 0.6 2.0 3445
YKK400-2 560 66.0 2980 93.8 0.87 7.0 0.6 2.0 3580
YKK400-2 630 74.1 2981 94.0 0.87 7.0 0.6 2.0 3640
YKK400-2 710 83.5 2981 94.1 0.87 7.0 0.6 2.0 3790
YKK450-2 800 93.8 2984 94.3 0.87 7.0 0.6 2.0 4770
YKK450-2 900 105.3 2984 94.5 0.87 7.0 0.6 2.0 4875
YKK450-2 1000 116.9 2983 94.6 0.87 7.0 0.6 2.0 5015
YKK450-2 1120 130.8 2983 94.7 0.87 7.0 0.6 2.0 5170
YKK500-2 1250 144.0 2986 94.9 0.88 7.0 0.6 2.0 5940
YKK500-2 1400 161.1 2985 95.0 0.88 7.0 0.6 2.0 6145
YKK500-2 1600 184.0 2985 95.1 0.88 7.0 0.6 2.0 6365
YKK500-2 1800 206.7 2985 95.2 0.88 7.0 0.6 2.0 6565
YKK560-2 2000 229.2 2986 95.4 0.88 7.0 0.6 2.0 8760
YKK560-2 2240 256.5 2987 95.5 0.88 7.0 0.6 2.0 8960
YKK560-2 2500 285.9 2985 95.6 0.88 7.0 0.6 2.0 9400
YKK560-2 2800 320.3 2986 95.6 0.88 7.0 0.6 2.0 9570
YKK630-2 3150 355.9 2989 95.7 0.89 7.0 0.6 2.0 10710
YKK630-2 3550 400.6 2988 95.8 0.89 7.0 0.6 2.0 11270
YKK630-2 4000 451.0 2988 95.9 0.89 7.0 0.6 2.0 11610
YKK630-2 4500 506.8 2988 96.0 0.89 7.0 0.6 2.0 12010
YKK315-4 200 24.6 1483 92.1 0.85 6.5 0.7 2.0 1975
YKK315-4 220 27.0 1484 92.2 0.85 6.5 0.7 2.0 2020
YKK315-4 250 30.7 1483 92.3 0.85 6.5 0.7 2.0 2170



Specifikationer for YKK-seriens højspændingsmotor, 6KV
Model Magt
kW		 Strøm
A		 Hastighed
r/min		 Eff.
%		 P.F.
cos.φ		 Ist Tst Tmax. Vægt
kg
I Tn Tn
YKK400-4 500 59.9 1487 93.4 0.86 6.5 0.7 2.0 3270
YKK400-4 560 66.9 1487 93.6 0.86 6.5 0.7 2.0 3355
YKK400-4 630 75.1 1487 93.8 0.86 6.5 0.7 2.0 3540
YKK400-4 710 84.5 1486 94.0 0.86 6.5 0.7 2.0 3630
YKK450-4 800 93.8 1490 94.3 0.87 6.5 0.7 2.0 4215
YKK450-4 900 105.4 1490 94.4 0.87 6.5 0.7 2.0 4305
YKK450-4 1000 117.0 1489 94.5 0.87 6.5 0.7 2.0 4545
YKK450-4 1120 130.9 1489 94.6 0.87 6.5 0.7 2.0 4715
YKK500-4 1250 145.8 1490 94.8 0.87 6.5 0.7 2.0 5980
YKK500-4 1400 163.2 1490 94.9 0.87 6.5 0.7 2.0 6105
YKK500-4 1600 186.3 1490 95.0 0.87 6.5 0.7 2.0 6430
YKK500-4 1800 209.3 1490 95.1 0.87 6.5 0.7 2.0 6640
YKK560-4 2000 229.5 1492 95.3 0.88 6.5 0.7 2.0 8410
YKK560-4 2240 256.7 1491 95.4 0.88 6.5 0.7 2.0 8695
YKK560-4 2500 286.2 1491 95.5 0.88 6.5 0.7 2.0 9220
YKK560-4 2800 320.3 1490 95.6 0.88 6.5 0.7 2.0 9515
YKK630-4 3150 359.5 1493 95.8 0.88 6.5 0.7 2.0 11885
YKK630-4 3550 405.2 1492 95.8 0.88 6.5 0.7 2.0 12410
YKK630-4 4000 456.1 1492 95.9 0.88 6.5 0.7 2.0 13125
YKK630-4 4500 513.1 1492 95.9 0.88 6.5 0.7 2.0 13615
YKK315-6 160 20.8 986 91.2 0.81 6.0 0.7 2.0 1975
YKK315-6 185 24.0 987 91.5 0.81 6.0 0.7 2.0 2100
YKK315-6 200 25.9 986 91.8 0.81 6.0 0.7 2.0 2165
YKK315-6 220 28.4 986 92.0 0.81 6.0 0.7 2.0 2235
YKK355-6 250 32.2 989 92.2 0.81 6.0 0.7 2.0 2640
YKK355-6 280 36.0 988 92.5 0.81 6.0 0.7 2.0 2700
YKK355-6 315 40.3 988 92.8 0.81 6.0 0.7 2.0 2800
YKK355-6 355 45.3 987 93.0 0.81 6.0 0.7 2.0 2850
YKK400-6 400 50.4 988 93.1 0.82 6.0 0.7 2.0 3390
YKK400-6 450 56.5 989 93.4 0.82 6.0 0.7 2.0 3490
YKK400-6 500 62.6 989 93.7 0.82 6.0 0.7 2.0 3600



Specifikationer for YKK-seriens højspændingsmotor, 10KV
Model Magt
kW		 Strøm
A		 Hastighed
r/min		 Eff.
%		 P.F.
cos.φ		 Ist Tst Tmax. Vægt
kg
I Tn Tn
YKK500-4 1000 70.2 1490 94.5 0.87 7.0 0.7 2.0 5850
YKK500-4 1120 78.6 1490 94.6 0.87 7.0 0.7 2.0 6020
YKK500-4 1250 87.6 1490 94.7 0.87 7.0 0.7 2.0 6310
YKK500-4 1400 97.8 1490 95.0 0.87 7.0 0.7 2.0 6530
YKK560-4 1600 110.4 1492 95.1 0.88 7.0 0.7 2.0 8260
YKK560-4 1800 124.0 1491 95.2 0.88 7.0 0.7 2.0 8550
YKK560-4 2000 137.5 1491 95.4 0.88 7.0 0.7 2.0 9060
YKK560-4 2240 153.9 1491 95.5 0.88 7.0 0.7 2.0 9330
YKK630-4 2500 171.7 1493 95.5 0.88 7.0 0.7 2.0 11620
YKK630-4 2800 192.2 1493 95.6 0.88 7.0 0.7 2.0 12100
YKK630-4 3150 216.0 1493 95.7 0.88 7.0 0.7 2.0 12800
YKK630-4 3550 243.1 1493 95.8 0.88 7.0 0.7 2.0 13260
YKK355-6 200 16.1 990 91.0 0.79 6.0 0.7 2.0 2600
YKK355-6 220 17.6 990 91.2 0.79 6.0 0.7 2.0 2650
YKK355-6 250 20.0 989 91.4 0.79 6.0 0.7 2.0 2750
YKK355-6 280 22.3 989 91.7 0.79 6.0 0.7 2.0 2800
YKK400-6 315 24.4 990 92.0 0.81 6.0 0.7 2.0 3350
YKK400-6 355 27.4 990 92.2 0.81 6.0 0.7 2.0 3450
YKK400-6 400 30.9 990 92.4 0.81 6.0 0.7 2.0 3550
YKK400-6 450 34.6 990 92.6 0.81 6.0 0.7 2.0 3640
YKK450-6 500 37.9 992 93.0 0.82 6.0 0.7 2.0 4150
YKK450-6 560 42.3 991 93.3 0.82 6.0 0.7 2.0 4300
YKK450-6 630 47.4 991 93.6 0.82 6.0 0.7 2.0 4500
YKK450-6 710 53.3 991 93.8 0.82 6.0 0.7 2.0 4700
YKK500-6 800 58.5 992 94.0 0.84 6.0 0.7 2.0 5600
YKK500-6 900 65.7 992 94.2 0.84 6.0 0.7 2.0 5800
YKK500-6 1000 72.8 992 94.4 0.84 6.0 0.7 2.0 6200
YKK500-6 1120 81.4 992 94.6 0.84 6.0 0.7 2.0 6400
YKK560-6 1250 88.6 993 94.7 0.86 6.0 0.7 2.0 8320
YKK560-6 1400 98.8 993 95.1 0.86 6.0 0.7 2.0 8570
YKK560-6 1600 112.8 993 95.2 0.86 6.0 0.7 2.0 9050
YKK560-6 1800 126.8 993 95.3 0.86 6.0 0.7 2.0 9290
YKK630-6 2000 140.7 994 95.4 0.86 6.0 0.7 2.0 11620
YKK630-6 2240 157.6 994 95.4 0.86 6.0 0.7 2.0 12080



Specifikationer for YKK-seriens højspændingsmotor, 10KV
Model Magt
kW		 Strøm
A		 Hastighed
r/min		 Eff.
%		 P.F.
cos.φ		 Ist Tst Tmax. Vægt
kg
I Tn Tn
YKK400-8 250 20.5 741 91.3 0.77 6.0 0.7 2.0 3300
YKK400-8 280 22.9 740 91.6 0.77 6.0 0.7 2.0 3400
YKK400-8 315 25.7 741 92.0 0.77 6.0 0.7 2.0 3510
YKK400-8 355 28.8 741 92.4 0.77 6.0 0.7 2.0 3620
YKK450-8 400 32.0 742 92.5 0.78 6.0 0.7 2.0 4250
YKK450-8 450 35.9 743 92.7 0.78 6.0 0.7 2.0 4350
YKK450-8 500 39.8 743 93.1 0.78 6.0 0.7 2.0 4600
YKK450-8 560 44.4 743 93.3 0.78 6.0 0.7 2.0 4800
YKK500-8 630 47.9 743 93.8 0.81 6.0 0.7 2.0 5700
YKK500-8 710 53.8 743 94.0 0.81 6.0 0.7 2.0 5875
YKK500-8 800 60.5 743 94.2 0.81 6.0 0.7 2.0 6155
YKK5008 900 68.0 743 94.3 0.81 6.0 0.7 2.0 6410
YKK560-8 1000 74.5 744 94.5 0.82 6.5 0.7 2.0 8320
YKK560-8 1120 83.3 744 94.7 0.82 6.5 0.7 2.0 8640
YKK560-8 1250 92.8 744 94.8 0.82 6.5 0.7 2.0 9020
YKK560-8 1400 103.9 744 94.9 0.82 6.5 0.7 2.0 9260
YKK630-8 1600 117.3 745 94.9 0.83 6.5 0.7 2.0 10860
YKK630-8 1800 131.8 745 95.0 0.83 6.5 0.7 2.0 11820
YKK630-8 2000 146.3 745 95.1 0.83 6.5 0.7 2.0 12650
YKK630-8 2240 163.7 745 95.2 0.83 6.5 0.7 2.0 13065
YKK400-10 200 17.6 593 90.9 0.72 6.0 0.7 2.0 3425
YKK400-10 220 18.9 593 91.0 0.74 6.0 0.7 2.0 3485
YKK400-10 250 21.4 592 91.2 0.74 6.0 0.7 2.0 3545
YKK400-10 280 23.9 592 91.5 0.74 6.0 0.7 2.0 3665
YKK450-10 315 26.4 593 91.7 0.75 6.0 0.7 2.0 4300
YKK450-10 355 29.7 593 92.1 0.75 6.0 0.7 2.0 4400
YKK450-10 400 33.4 593 92.3 0.75 6.0 0.7 2.0 4600
YKK450-10 450 37.4 593 92.5 0.75 6.0 0.7 2.0 4800
YKK500-10 500 40.4 594 92.7 0.77 6.0 0.7 2.0 5615
YKK500-10 560 45.2 593 92.9 0.77 6.0 0.7 2.0 5790
YKK500-10 630 50.7 593 93.1 0.77 6.0 0.7 2.0 6070
YKK500-10 710 57.1 593 93.3 0.77 6.0 0.7 2.0 6325



viklet-rotormotor



product-789-432

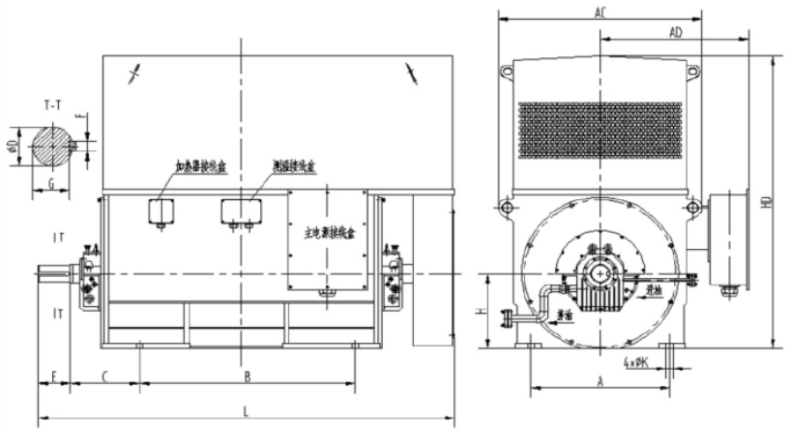

Ramme polakker Monteringsdimensioner (mm) Overordnede mål (mm)
A B C D E F G H K AC AD HD L
500 2 900 1400 450 110 210 28 100 500 42 1325 1000 1955 2710
560 2 1000 1600 530 140 250 36 128 560 48 1515 1085 2200 3080
630 2 1120 1800 560 160 300 40 147 630 48 1665 1300 2500 3365



Tekniske specifikationer



Type: YKK/YXKK/YLKK/YPKK

· Tre-faset, 50/60 Hz

· Spænding: 3300~11000 V

· Nominel effekt: op til 12500 kW

· Antal stænger: 2,4,6,8,10,12

· Rammestørrelse: 350~1120mm

· Egernbur af støbt aluminium til rotor

· Beskyttelsesgrad: IP54/IP55(Fuldstændig lukket)

· Kontinuerlig drift: S1

· Køling: IC611; IC616; IC666

· Kontinuerlig drift: S1

· Isolering: F/H

· Med termisk beskyttelse PT100(3-leder)

· Rullelejer/glidelejer

· Andre valgfrie funktioner under forespørgsler fra kunder



Certifikat:

product-600-800
product-600-800
product-600-800
product-600-800
